  • 肉骨粉旋振筛

【产品简介】: 我公司生产制造的肉骨粉肉骨粉旋振筛本着质量可靠、价格优惠、服务真诚铸就成为本公司热销产品之一,肉骨粉肉骨粉旋振筛是我公司技术部门总结业内振动筛设备先进工艺及广泛汲取用户反馈意见的基础上,不...

肉骨粉旋振筛

【产品型号】:
ZT浏览: 2014-05-30
【材质说明】:
与物料接触部分为不锈钢,座坐为碳钢
【应用领域】:
化工行业,食品行业,金属,其他行业
【适用物料】:
肉骨粉,米粉,中药粉

点击咨询[在线技术工程师]

分享到:

 肉骨粉旋振筛概述

   我公司生产制造的肉骨粉旋振筛本着质量可靠、价格优惠、服务真诚铸就成为本公司热销产品之一,肉骨粉旋振筛是我公司技术部门总结业内振动筛设备先进工艺及广泛汲取用户反馈意见的基础上,不断升级改进的新型轻型筛分过滤设备,在业内保持了技术的先进性,使用的稳定性,及价格的合理性。肉骨粉旋振筛是振泰机械为粉状行业量身打造的振动筛分设备,属于常见轻型精细筛分设备,适用于筛选分级中药粉、肉骨粉、树脂粉、等各种粉状物。肉骨粉肉骨粉旋振筛整机采用SUS304不锈钢材质执行GMP标准(物料接触面及底座都采用304不锈钢材质),符合食品行业的生产卫生条件要求。肉骨粉旋振筛筛机直径800mm,有效筛分面积750mm,可以1-5多层同时使用,该设备具有体积小,不占空间,噪音低、效率高、换网方便、全封闭结构等特点。本公司生产的XZS系列肉骨粉旋振筛可根据客户不同需求1-5层同时使用,产品型号齐全,可满足各种粉末、颗粒筛分需要求及液体过滤需求,也可设计为超声波式肉骨粉旋振筛、气流式式肉骨粉旋振筛等机型。

肉骨粉旋振筛型号说明及技术参数表

  肉骨粉旋振筛型号齐全,筛机主要材质分为SUS304不锈钢材质或PP塑料材质两种,大小直径可从400至1500mm的1-5层的不同型号筛机,还可根据用户需要设计为加缘式肉骨粉旋振筛、闸门式肉骨粉旋振筛、塑料式肉骨粉旋振筛、风冷式肉骨粉旋振筛等特殊型号,更可以根据物料特性不同、环境差别、筛分目标不一、场地限制、生产线配置等条件专业为所需用户设计生产钛材振动筛、全不锈钢振动筛等等非标产品。

        X--------------------------------------------------旋转(运转轨迹)
        Z--------------------------------------------------振动(电机振动)
        S--------------------------------------------------筛分机
        800-----------------------------------------------筛机尺寸(外径mm)
        1--------------------------------------------------筛机层数(如:1 , 代表一层两个出料口)
        S--------------------------------------------------筛机材质(如:S , SUS304不锈钢)
肉骨粉旋振筛技术参数


肉骨粉旋振筛作用与原理

    肉骨粉旋振筛由直立式电机作激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面,使物料在筛面上做外扩渐开线运动,故该系列振动筛称之为旋振筛。肉骨粉旋振筛具有物料运行的轨迹长,筛面利用率高等优点,调节上、下两端重锤的相位角,可改变物料在筛面上的运动轨迹.可以对物料进行精筛分、概率筛分等。 肉骨粉旋振筛起动后,其动力装置即振动电机上下两端不同相位的偏心块、由于高速放置作用而产生一复合惯性力,该惯性力强迫筛机振动体作复旋运动,筛框在振动力的作用下连续作往复运动,进地而带动筛面作周期性振动,从而使筛面上的物料随筛箱一同作定向踊跃式运动,其间,小于筛面孔径的物料通过筛孔落到下层,成为筛下物,大于筛面孔径的物料经连续跳跃运动后从排料口排出,最终完成筛分工作。肉骨粉旋振筛振动体的运动轨迹为一复杂的空间三维曲线,此曲线在水平面上的投影为圆形,在两垂直面上的投影为两相同的椭圆。实际运用中,通过调整振动电机上下两端偏心块的相对相位,可以改变筛面上物料的运动轨迹,从而达到不同的筛分作业目的。

肉骨粉旋振筛的工作原理

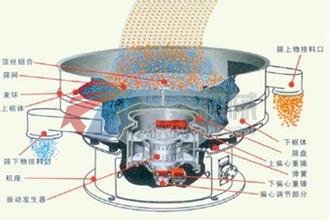

肉骨粉旋振筛结构筛分示意图



肉骨粉旋振筛示意图


肉骨粉旋振筛产品特点

1、肉骨粉旋振筛无机械动作、保养简易、可单层或多层使用、与物料接触部位为不锈钢制作(用除外)。
2、肉骨粉旋振筛体积小、重量轻、移动方便、出料口方向可任意调整,粗、细料自动排出,可自动化或人工作业。
3、肉骨粉旋振筛分精度高、效率高,任何粉、粒、粘液类均可使用。
4、肉骨粉旋振筛网不阻塞、粉末不飞扬、筛分最细可达500目(28微米)过滤最细可达5微米。
5、肉骨粉旋振独特网架设计(子母式)、筛网使用长久、换网方便、仅需3—5分钟、操作简单、清洗方便。

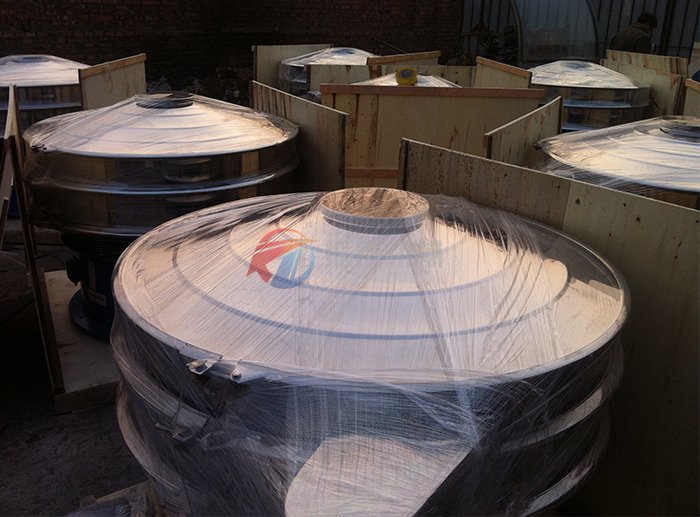

肉骨粉发货现场肉骨粉旋振筛发货现场

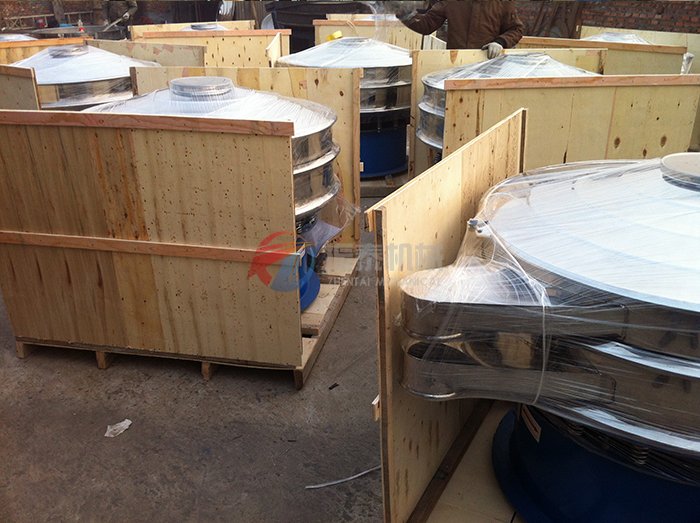

肉骨粉旋振筛发货现场


肉骨粉旋振筛主要应用行业

化工行业:树脂粉、颜料、洗衣粉、微粉、油漆、纯碱、柠檬粉、橡胶、塑料等。
食品行业:糖、盐、碱、味精、奶粉、豆浆、酵母、果汁、酱油、醋等。
造纸行业:涂布涂料、白土泥浆、黑白液、废液、造纸液、废水回收。
冶金行业:氧化钛、氧化锌、电磁材料、金属粉末、焊条粉末等。
环境保护:垃圾、人畜屎尿、废油、食品废水、废水加工等。
制药行业:中药粉、中药液、西药粉、西药液体、中西药颗粒等。


肉骨粉旋振筛机型安装图


肉骨粉旋振筛机型尺寸表

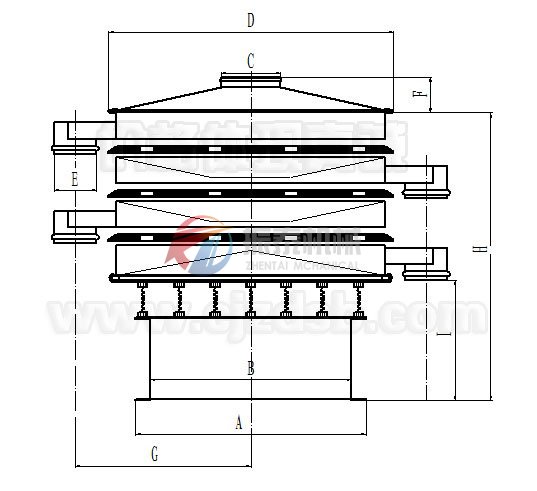

肉骨粉旋振筛安装尺寸图

肉骨粉旋振筛安装尺寸图

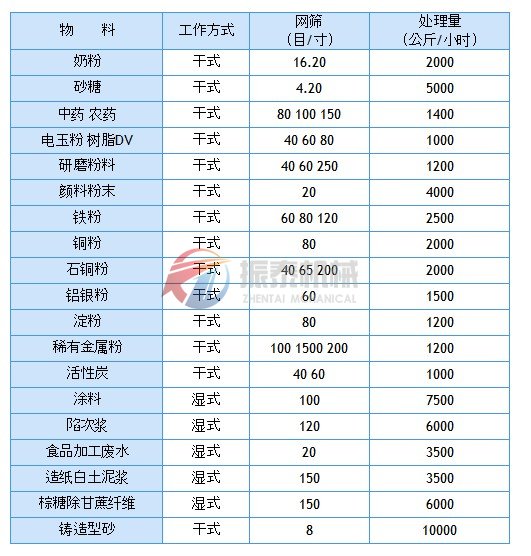

肉骨粉旋振筛物料使用表



肉骨粉旋振筛物料使用详情表
