TD型斗式提升机

TD型斗式提升机是振泰机械在D型斗式提升机的基础上研制开发的新型斗式提升机产品，较之D型斗式提升机，具有型号更齐全、输送量更大、提升高度更高、运行更可靠、寿命更长等明显优势。振泰TD系列斗式提升机严格按照JB3926-85《垂直斗式提升机》标准设计制造（该标准等效、参照了国际标准和国外先进标准），该型产品为离心式或混合方式卸料、掏取式装料，适合输送堆积密度不大于1.5t/m³的粉状、粒状、小块状的低磨琢性物料，物料温度应低于60℃。振泰TD型斗式提升机设计有四种料斗，分别为Q型（浅斗）、H型（弧底斗）、ZD型（中深斗）、SD型（深斗）等，可满足不同物料的提升输送要求，用户可根据自己物料特性来选择适合的料斗。

TD系列斗式提升机适用于垂直输送粉状、粒状及小块状的磨吸性较小的散状物料，如粮食、煤、水泥、砂、焦末、碎矿石等，提升高度最高40米。

振泰机械设计生产的TD型斗式提升机由运行部分（即料斗与牵引胶带）、带有传动滚筒的上部区段、带有拉近滚筒的下部区段、中间机壳、驱动装置、逆止制动装置等部分组成，适用于向上输送松散密度p <1.5t/m³的粉状、粒状及小块状的无磨琢性和半磨琢性散状物料，如粮食、煤、水泥、砂、焦末、碎矿石等。

TD型斗式提升机的传动装置有两种形式，分别配有YZ型减速器、ZQ（或YY）型减速器。YZ型轴减速器直接装在主轴轴头上，省去了传动平台、联轴器等，是斗式提升机的结构更加紧凑、重量轻，而且其内部带有异形辊逆止器，逆止可靠，该减速器具有噪音低、运转平稳，并随主轴浮动，可消除安装应力。

1、提升范围广

TD型斗式提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料。

2、密封性好

整机密封性好，杜绝粉尘飞扬的问题，环境污染少。

3、驱动功率小

TD系列斗式提升机采用流入式喂料、诱导式卸料；采用大容量的料斗密集型布置，在物料提升时几乎无回料和挖料现象,因此无效功率少。

4、使用寿命长

TD型斗式提升机的喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象，设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损，所以寿命更长。

5、提升高度高

TD系列斗式提升机运行平稳，因此可达到较高的提升高度（可达40米）。

6、运行可靠性高

振泰机械先进的设计原理和制造工艺，保证了整机运行的可靠性，无故障时间超过2万小时。

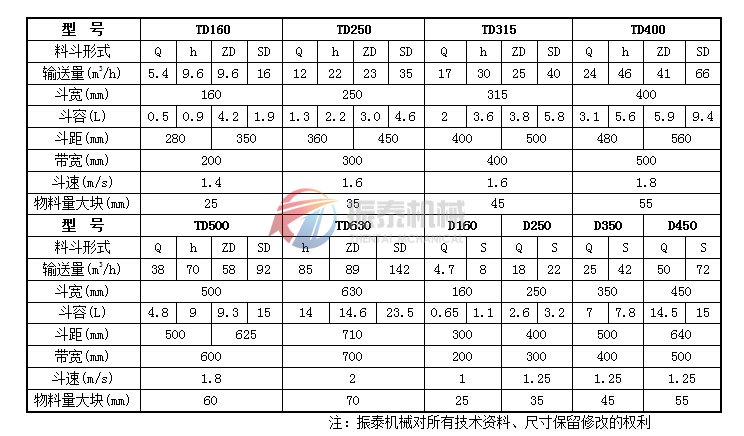

说明：

1、表中斗容为计算斗容，输送量按填充系数0.6计算得出。

2、斗式提升机料斗说明：

浅料斗：输送潮湿、易结块、难抛出的物料，如湿沙、湿煤等；

深料斗：输送干燥、松散、易抛出的物料，如水泥、煤块、碎石等。

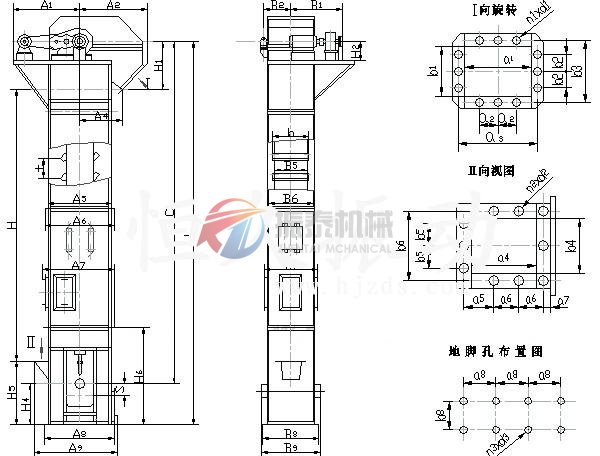

1、驱动装置 2、上部区段 3、中部机壳 4、挡板 5、带斗 6、下部区段

订货型号编写：

订货型号包括：型号及料斗形式-驱动号-上下轴距（m）-左右装。

如：TD400型、浅斗Q、驱动好C2、上下轴距25m、左装，则型号为：TD400Q-C2-25-左装。

1、TD型斗式提升机在工作过程中应有固定人员看管，看管人员必须具有一般技术常识及对本机性能非常熟悉。

2、TD型斗式提升机的使用(所输送物料的特性、工作条件、输送量等)应严格遵守产品说明书的一切规定。

3、使用单位对TD型斗式提升机应制订《设备维护、检修安全操作规程》交看管人员遵守，看管人员必须有交接班制度，认真检查提升机各部工作情况。

4、应有固定的给料机装置向TD型斗式提升机机内均匀给料。给料装置的给料能力应在上文技术参数表中列的输送量范围内，不得给料过多而使下部区段被输送物料阻塞。

5、在工作时，TD型斗式提升机所有门必须完全关闭。在TD型斗式提升机上、下部区段及经常打开的检视门处应安设适当的照明设备。工作过程中发生故障，必须立即停止TD型斗式提升机运转，消除故障。如有不宜立即消除的缺陷，但对工作又无过大的影响，应作记载待检修时消除。

6、看管人员应经常检查TD型斗式提升机各部分的工作情况，但绝对禁止在运转时对TD型斗式提升机的运动部分进行清扫和修理。TD型斗式提升机下部区段的螺旋拉紧装置应调整适宜，保持胶带具有正常工作的张力。看管人员应经常观察料斗胶带的工作情况，损坏的料斗应拆除。

7、看管人员看管TD型斗式提升机主要在于观察其工作状态、清扫、润滑以及检查调整等零星工作，下附各部件润滑周期表。

8、TD型斗式提升机必须在空载下启动，卸料完毕后停车。

9、TD型斗式提升机除在使用过程中保持正常润滑(润滑部位、方法、周期及材料等见下表)及拆换损坏的零件外，检修时必须消除在使用中记载的缺陷，拆除损废零部件及更换润滑油。使用单位可根据TD型斗式提升机工作条件制定检修周期。

振泰机械设计生产的斗式提升机作为一种常用的提升设备，在得到广泛的应用的同时，根据不同行业的要求不同也有着非常清楚的分类，其按照传动结构可以分为：

1、TD系列斗式提升机

TD系列斗式提升机是一种国家标准的斗式提升机，该系列斗式提升机和D系列斗式提升机都是采用的胶带传动来提升物料，两者没有本质的区别，D系列斗式提升机产品型号较老且型号规格少。TD系列斗式提升机是在D系列斗式提升机的基础上经过产品改良而来，其规格有TD100(不常用)、TD160、TD250、TD315、TD400、TD500、TD630、TD800、TD1000等型号,其中TD160、TD250、TD315等型号为普遍采用型号。

2、TH系列斗式提升机

TH系列斗式提升机是一种常用的提升设备，该系列斗式提升机采用锻造环链作为传动部分，具有很强的机械强度，主要用于提升机粉体和小颗粒及小块状物料，区别于TD系列斗式提升机，其提升量更大、运转效率更高。其常用于较大比重的物料的提升。

3、NE系列板链斗式提升机

NE系列板链斗式提升机是一种新型的斗式提升机，其采用板链传动，区别于老型号TB系列板链斗式提升机，其命名方式采用提升量而命名而非斗宽。如NE150指的是提升量为150吨一小时而不是斗宽150。NE系列斗式提升机有着很高的提升机效率，根据提升速度不同还分有NSE型号及高速板链斗式提升机。

4、TB系列斗式提升机

TB系列斗式提升机是一种较老型号的斗式提升机，其传动部分采用板链传动，现已经被相应NE系列斗式提升机产品替代。

5、TG系列斗式提升机

TG系列斗式提升机是一种加强型胶带斗式提升机，其区别于TD系列斗式提升机，TG系列斗式提升机采用钢丝胶带作为传动带，其具有更强的传动能力。该系列斗式提升机多被应用于粮食输送上，又被长称呼为粮食专用斗式提升机。

6、其它型号斗式提升机

常见的斗式提升机型号还有HL系列环链斗式提升机、GTD系列斗式提升机、GTH系列斗式提升机等，其均为上型号的不同叫法和演变形式。

如您对选型存在疑问，建议您联系振泰机械服务人员，告知我们您的需求，我们将为您推荐最适合的斗式提升机产品。

作为常用的提升设备，斗式提升机的选用受很多方面因素的制约，选错型号会给使用方带来不尽的麻烦。一般决定斗式提升机选型取决于以下几个要素：

1、物料的形态：物料是粉状还是颗粒状还是小块状。

2、物料的物理性质：物料有没有吸附性或者粘稠度，是否含水。

3、物料的比重：一般斗式提升机参数都是针对堆积比重在1.6以下的物料设计和计算的，太大的物料比重需要进行牵引力和传动部分抗拉强度的计算。

4、单位时间内的输送量。

一般来说，物料的形态直接决定物料的卸料方式，常用规律为粉状物料采用离心抛射卸料、块状物料采用重力卸料，而卸料方式的不同决定斗式提升机采用的料斗形式的不同，离心抛射卸料多采用浅斗和弧形斗，而重力卸料需采用深斗。斗提机所采用料斗的类型不同则单位时间内提升的物料输送量是不一样的。斗式提升机最终的输送量是取决于料斗形式、斗速、物料比重、物料性质、料斗数量的一个综合参数。

选型过程如下：物料比重→传动方式（斗提型号）→物料性质→卸料方式→料斗形式→该系列斗式提升机的提升量→确定机型。

如您对选型存在疑问，建议您联系振泰机械服务人员，告知我们您的需求，我们将为您推荐最适合的斗式提升机产品。
